Construyendo un purificador de aire casero (proyecto escolar)

Como ya dije en el pasado una amiguita muy querida me pidio ayuda para un proyecto escolar de su preparatoria el chiste era construir y comercializar un purificador de aire, asi que con su encargo, y dinero cooperado por sus compañeros me embarque en la construccion de un purificador. pondre paso a paso todos los diferentes componentes pero primero que nada empezare por las fotografias de todo el proyecto ya pueden darse una idea muy clara de como lo construi, hice pruebas y funciono bastante bien para filtrar el humo de cigarro y polvo ambiental ok aqui va el proyecto.

SOLO HAZ CLICK EN LAS IMAGENES PARA VERLAS GRANDES

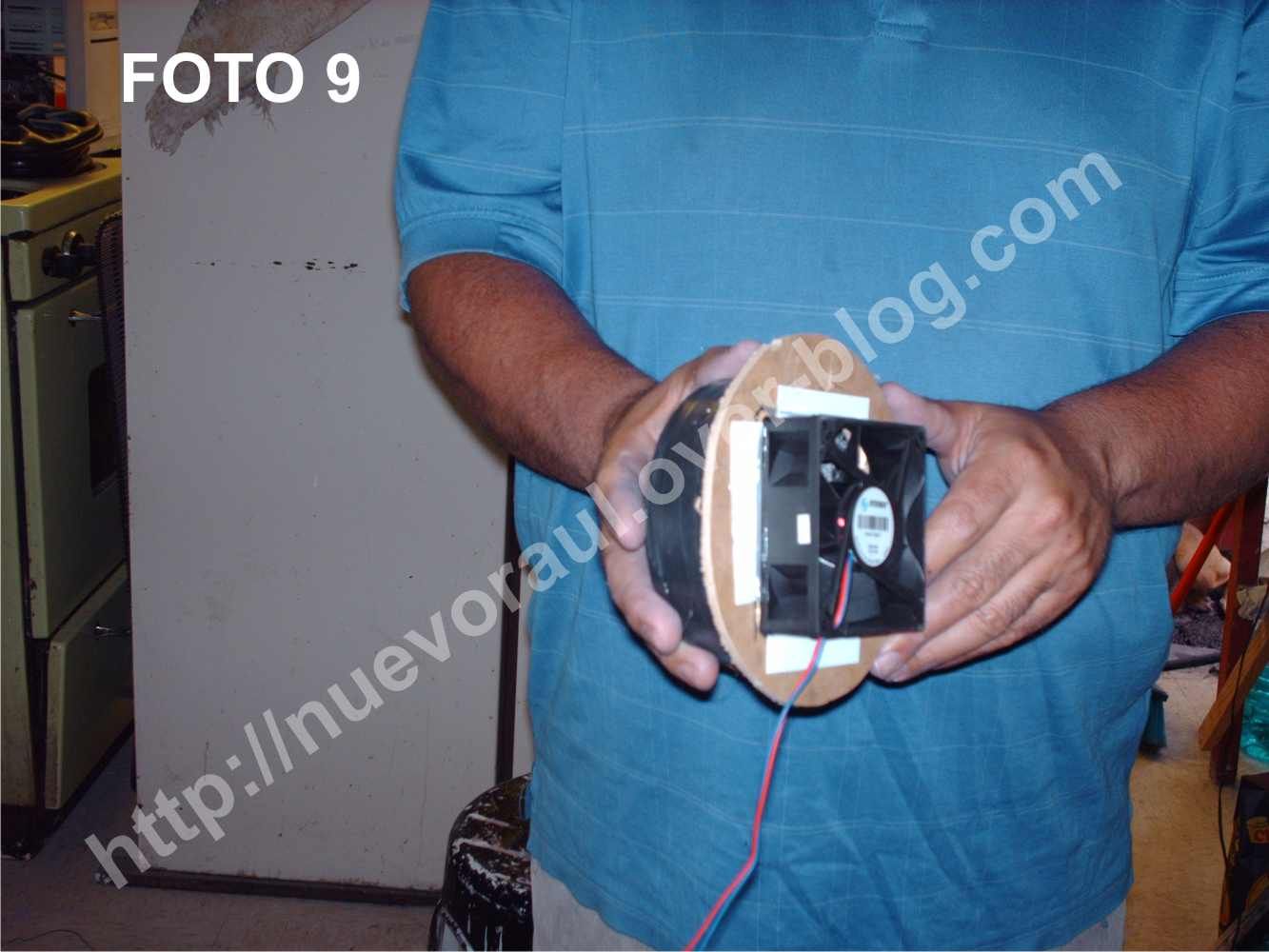

Este primer bloque de fotos muestra las unidades de filtrado con sus motores, el material para filtrar el aire es carbon activado, que funciona perfectamente, para nuestro proyecto, la ideas es hacer un un tubo de PVC, malla metalica, y tela de naylon los filtros de aire, estos estanmontados sobre unos aros de maderas de triplay, por el otro lado fije los ventiladores que son los que se usan para enfriar los CPU,s le di la forma a la malla metalica, en mexico le decimos de gallinero, y cubri el filtro con cinta aislante electrica, por favor tomense su tiempo para estudiar las fotos ellas son mejor que mil explicaciones, con gusto respondere aqui las dudas, por favor no me pidan les envie nada a su mail. saluditos Raul.

Ok a peticion general aqui van mas fotos del proyecto
YA SABEN QUE AL HACER CLICK EN ELLAS SALEN MAS GRANDES

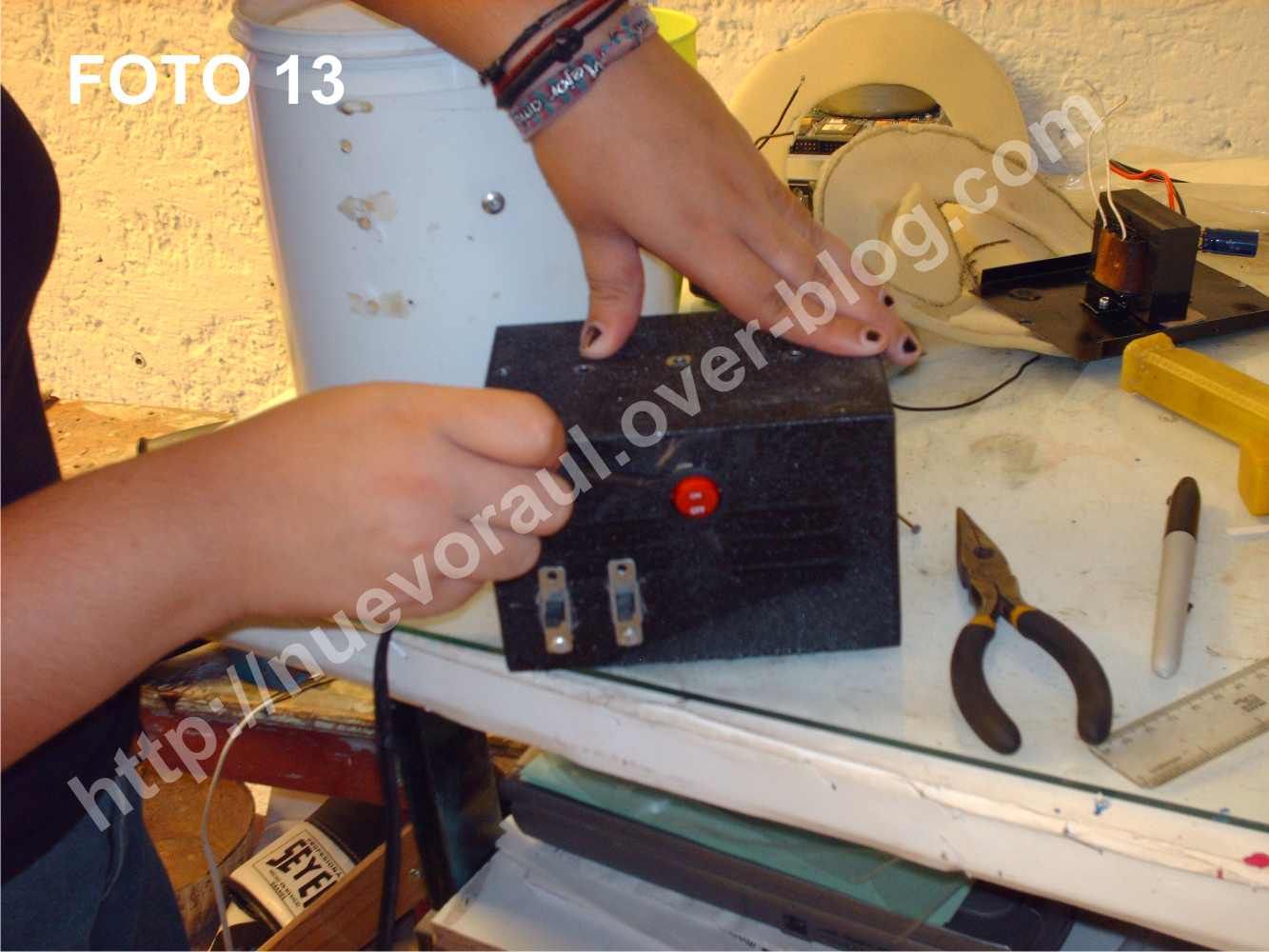

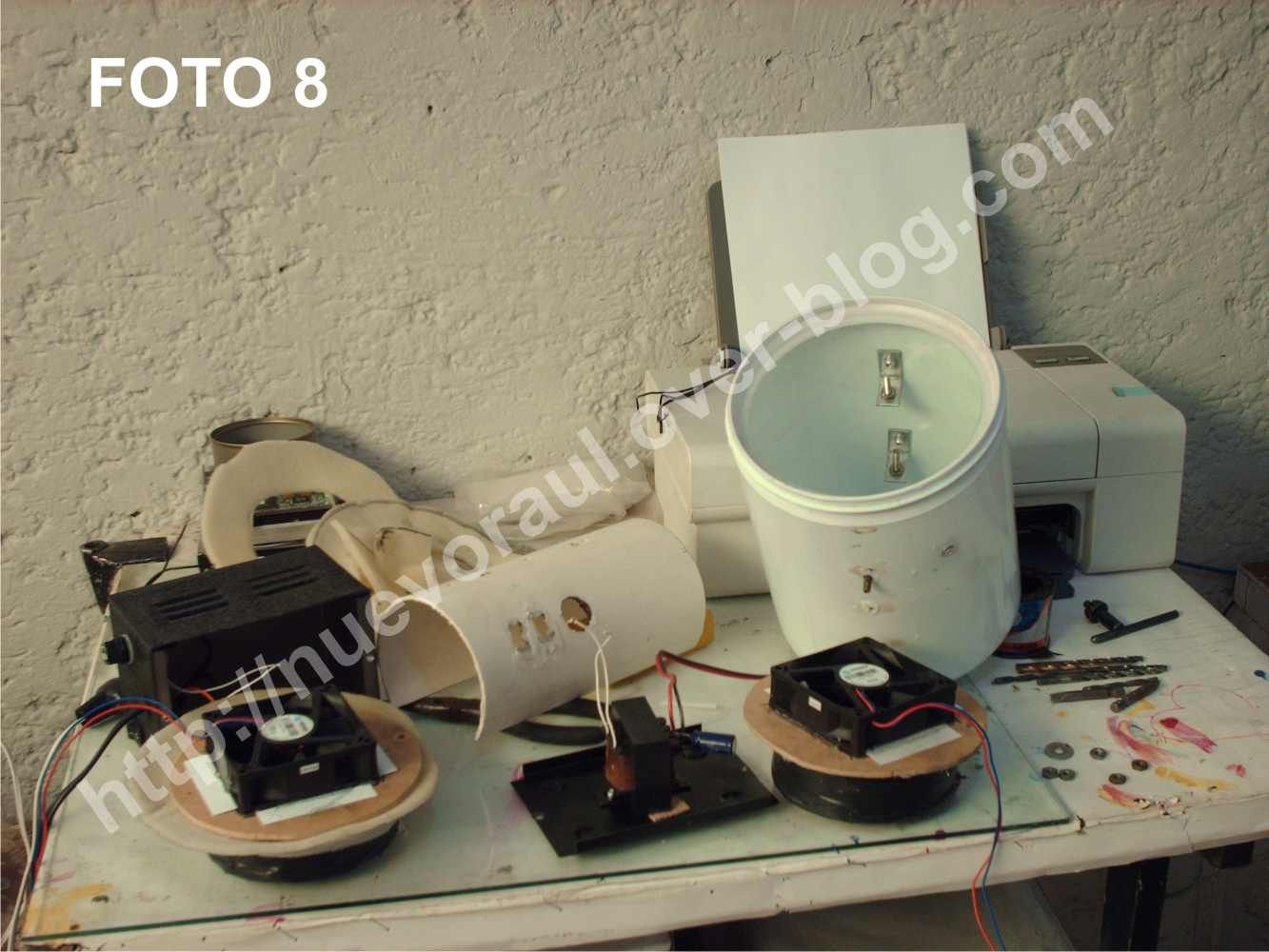

Ok noten por favor que las unidades de filtrado tienen unos empaqueshechos de hule espuma delgado para que sellen al meterlos en la carcasa del purificador para la carcasa use un bote de pintura vinilica de plastico de 1 galon para la base y la fuente de poder compre un eliminador de baterias de 12 volts. de esos de caja  metalica el que le adapte los pagadores de los dos ventiladores un un par de foquitos mas de adorno con los botones de apagado se puede controlar la cantidad de aire que pasa atravez de los filtros de carbon.



Aqui pueden ver la carcasa (bote de pintura) montada sobre la caja de la fuente de poder esto lo hise con un par de perforaciones y tornillos noten como en la parte de atras del bote hay una perforacion que esta cubierta con malla metalica  de la misma  de los filtros fijada con remaches tambien podran ver las escuadras donde se fijaran las unidades de filtrado

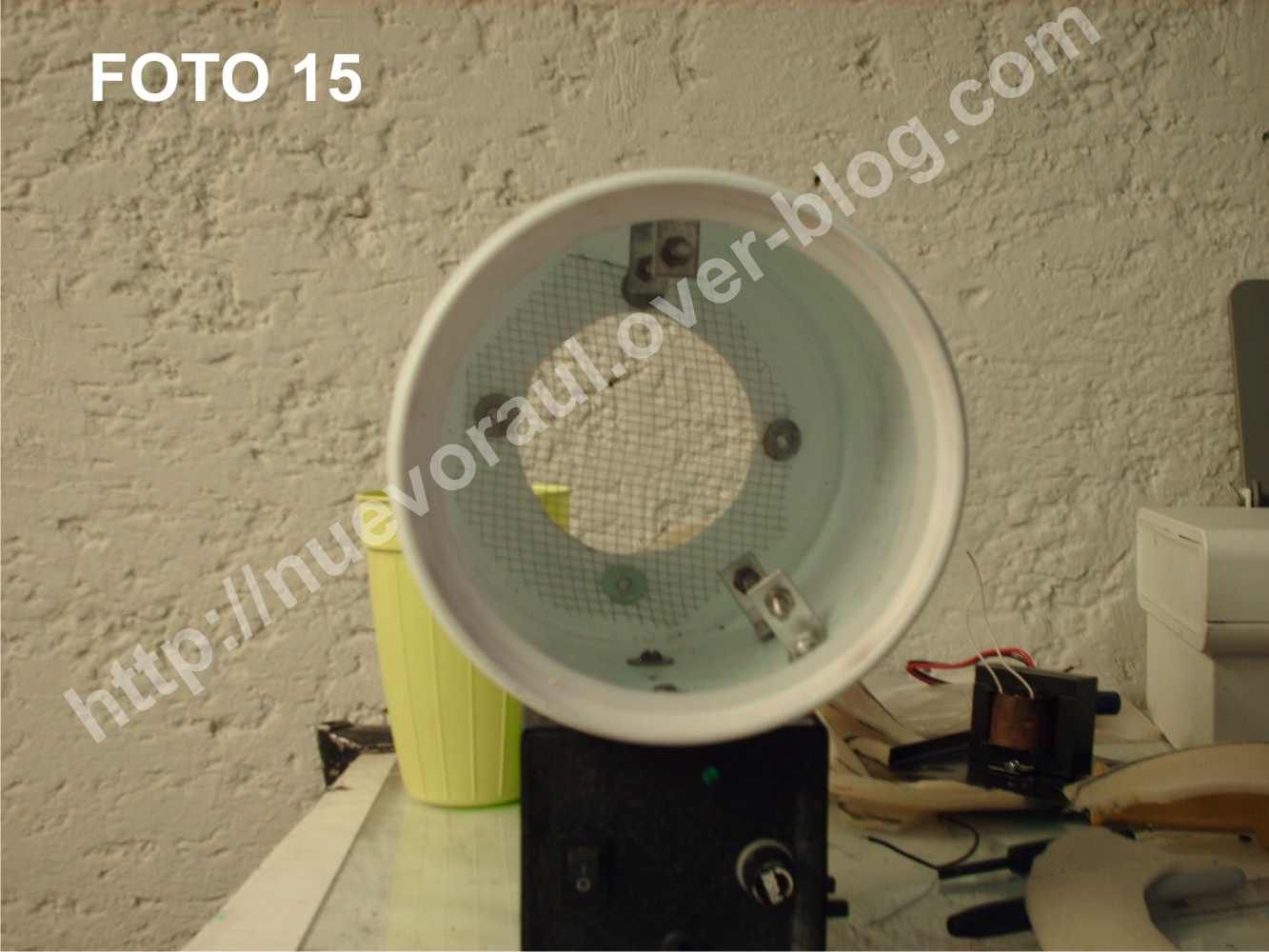

Noten varias cosas: por dentro del bote fije en la parte de arriba unas escuadras de metal de las cuales fije posteriormente las unidades de filtrado todo esto con remaches y tornillos al introducir las unidades de filtrado cuiden que el hule espuma selle perfectamente el derredor del bote para que no se escape por ahi el aire limpio.

Faltan 6  fotos mas que ire subiendo no desesperen saluditos desde mexico capital. actualize 30 julio 2009
